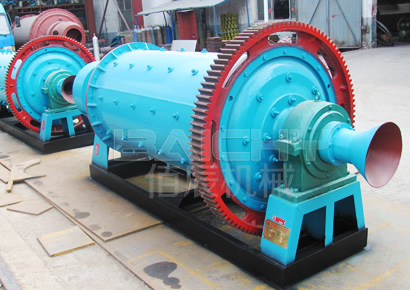

格子球磨機
【有效容積】2.2L-75.95L 【處理量】0.4 t/h -20t/h 【電機功率】131KW-1562KW
【應用范圍】
格子型球磨機用來粉磨各種礦石及其他物料，被廣泛地應用于選礦、建筑及化工工業等國民經濟各部門。
【適用物料】
金銀礦、鉬礦、鈾礦、銅礦、鉛鋅礦的再磨；碳酸鈣、高嶺土、云母、滑石、重晶石、氧化鐵紅、石墨、煤、鐵氧體、鋯英砂、電解錳、二氧化錳和水煤漿等。
產品簡介
格子型球磨機與普通球磨機的區別在于其排礦尾部安裝有排礦格子板, 安裝排礦格子板的作用是：在濕式格子型球磨機作業時可以防止礦漿倒流和較粗大顆粒堵塞排料裝置。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形倉室，然后隨著筒體的旋轉被帶到上部并沿孔道排出機外。
設備優勢
此球磨機設備由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
格子型球磨機備有慢速傳動裝置，可使筒體獲得0.1r/min的轉速，以便盤車、維修或松動負荷。采用液壓千斤頂裝置，供檢修時頂起回轉部用，可省去昂貴的大型橋式吊車。

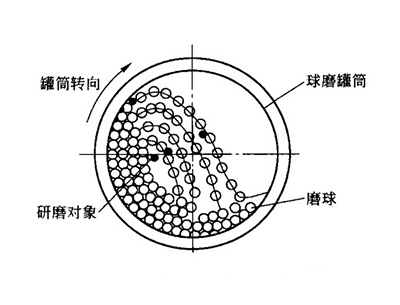

工作原理
濕式格子型球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到指定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谝粋}(cāng)達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 規格型號 | 筒體直徑（㎜） | 筒體長度（㎜） | 有效容積（m³） | 磨機轉速（r/min) | 研磨體裝載量 | 傳動方式 | 主電機 | 備注 | |
| 功率 | 轉速(r/min) | ||||||||
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | 邊緣 | 90 | 730 | |
| MQS15×30 | 1500 | 3000 | 5 | 26.6 | 9 | 邊緣 | 95 | 742 | 鼓型給料機 |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 10 | 邊緣 | 90 | 742 | 橡膠襯板 |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 20 | 邊緣 | 220 | 740 | |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | 邊緣 | 250 | 980 | |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 54 | 邊緣 | 475 | 740 | 橡膠襯板 |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 22 | 邊緣 | 280 | 733 | |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 39 | 邊緣 | 400 | 187.5 | |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 38 | 邊緣 | 400 | 187.5 | |
| MQS27×60 | 2700 | 6000 | 34.4 | 19.5 | 53 | 邊緣 | 630 | 589 | |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | 邊緣 | 450 | 740 | |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 56 | 邊緣 | 1000 | 167 | |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | 邊緣 | 500 | 167 | |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 54 | 邊緣 | 630 | 167 | |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | 邊緣 | 800 | 167 | |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | 邊緣 | 1000 | 167 | |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 86 | 邊緣 | 1000 | 167 | |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 112 | 邊緣 | 1400 | 167 | |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 144 | 邊緣 | 1800 | 743 | |
| MQS40×60 | 4000 | 6000 | 69.8 | 16 | 126 | 邊緣 | 1500 | 200 | |
| MQS40×67 | 4000 | 6700 | 76 | 16 | 155 | 邊緣 | 1600 | 980 | |
| MQS40×1335 | 4000 | 13500 | 157 | 16.5 | 280 | 邊緣 | 3300 | 980 | 橡膠襯板 |
