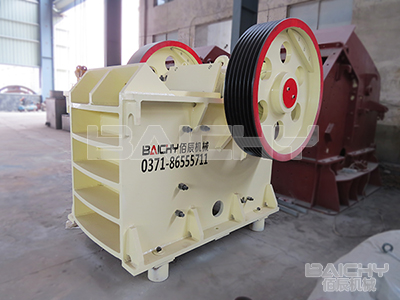

顎式破碎機
【進料粒度】≤1200mm 【單機產量】≤700t/h 【電機功率】5.5KW-280KW
【應用范圍】
鄂式粗碎機多用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。
【適用物料】
河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、大理石、銅礦石等礦石。
產品簡介
PE系列顎式破碎機是礦山設備行業中銷量大、生產效率高的主流破碎設備之一。佰辰鄂式細碎機(粗碎機)用于各種礦巖石破碎的頭一道工序，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度，歐版顎式破碎機常與圓錐破碎機、反擊式破碎機、制砂機等一起構成整套砂石生產線。

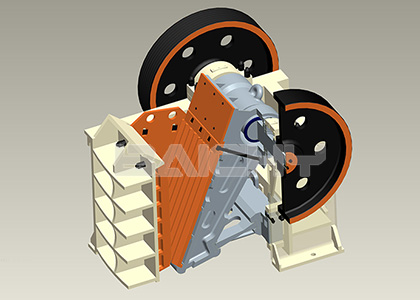

- 1

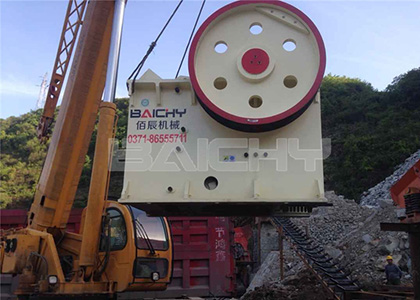

- 2

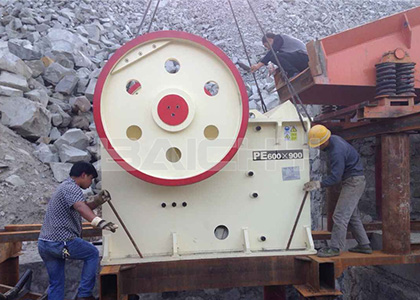

- 3
- 4
設備優勢
深腔破碎，節能
優化型深腔破碎，無死區，進料和破碎效率大大提升，單機節能15%-30%，系統節能一倍以上。
承載力強，穩定性高
更大的鍛坯加工重型偏心軸、高錳鋼鄂板以及高等鑄鋼動鄂總成，設備承載能力更強，穩定性更高。
工藝先進，使用壽命長
借鑒世界先進制造工藝，數字化分析各部件運行情況，內部結構精密，設備使用壽命大大延長。
集中潤滑系統，易保養
設計的集中潤滑系統，部件潤滑更加快捷，保養工作量小。 結構簡單，檢修方便
在復擺式基本原理下，精簡多余部件，設備整體結構簡潔，破碎能力強，操作和維護方便，運營費用低。
出料調節范圍大
一機多用 墊片式排料調整裝置，出料調節范圍大，增加了設備使用時的靈活性，可滿足客戶多種加工要求。
噪音低，粉塵少
設備參照環保標準，噪音低，可配套設備除塵，施工環境符合環保要求。
工作原理
顎式細碎機破碎方式為曲動擠壓型，運作原理主要模擬動物的兩顎運動。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 給料口尺寸 | 給料尺寸 | 出料尺寸 | 處理能力(t/h) | 電動機功率 | 外形尺寸 (mm) |
| PE150×250 | 150×250 | 130 | 15-45 | 1-4 | 5.5 | 896×745×935 |
| PE200×300 | 200×300 | 180 | 15-50 | 2-6 | 7.5 | 910×750×990 |
| PE200×350 | 200×350 | 180 | 18-70 | 3-10 | 7.5 | 1000×870×990 |
| PE250×400 | 250×400 | 210 | 25-60 | 5-20 | 15 | 1215×1240×1210 |
| PE400×600 | 400×600 | 350 | 40-90 | 15-60 | 30 | 1700×1750×1680 |
| PE500×750 | 500×750 | 425 | 50-100 | 40-130 | 45 | 2150×1900×1950 |
| PE600×900 | 600×900 | 500 | 60-125 | 90-180 | 55 | 2500×2010×2350 |
| PE750×1060 | 750×1060 | 630 | 60-150 | 110-380 | 110 | 2630×2310×3110 |
| PE900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 132 | 3720×2850×3250 |
| PE1000×1200 | 1000×1200 | 850 | 200-300 | 280-560 | 160 | 3820×2850×3250 |
| PE1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 220 | 4590×3342×3553 |
| PE1500×1800 | 1500×1800 | 1200 | 210-360 | 520-1100 | 280 | 5100×4700×4300 |
| PEX150×750 | 150×750 | 120 | 10-40 | 5-16 | 15 | 1310×1118×1145 |
| PEX250×750 | 250×750 | 210 | 15-50 | 15-30 | 22 | 1440×1751×1515 |
| PEX350×750 | 350×750 | 300 | 15-50 | 18-40 | 30 | 1485×1680×1648 |
| PEX250×1000 | 250×1000 | 210 | 15-60 | 15-52 | 30 | 1730×1950×1400 |
| PEX250×1200 | 250×1200 | 210 | 15-60 | 20-60 | 37 | 1730×2150×1400 |
| PEX300×1300 | 300×1300 | 250 | 25-60 | 30-105 | 55 | 2000×2320×1730 |
