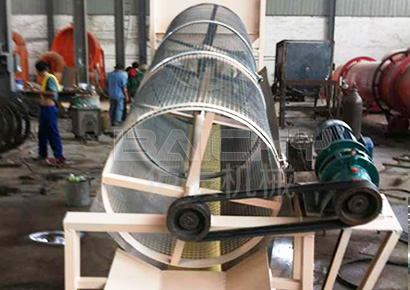

滾筒篩
【篩孔尺寸】2mm-20mm 【進料粒度】網孔尺寸×2.5 【電機功率】3KW-11KW
【設備包含】
礦用滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
【適用范圍】
滾筒篩在石料場中用于大小石子分級以及分離出泥土和石粉；在沙石場中用與沙石分離；在煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)；在化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
產品簡介
滾筒篩選機是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的石料沿著GTS型滾筒篩滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
設備優勢
- 適用范圍
滾筒篩分機在石料場中用于大小石子分級以及分離出泥土和石粉；在沙石場中用與沙石分離；在煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)；在化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
- 主要特點
篩孔不易堵塞；運行平穩，噪聲較低；結構簡單，維修方便；篩分筒可封閉，易于密閉收塵；整機可靠性高，一次性投資較少；采用篩網，篩分效率高，使用壽命長。
- 主要參數
篩孔尺寸：2mm-20mm
進料粒度：網孔尺寸×2.5
電機功率：3KW-11KW
工作原理
-
礦用滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
- 滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
滾筒篩技術參數
| 型號 | 年產量(萬噸) | 處理量(噸/小時) | 外篩直徑 | 長度 | 功率 |
| GTS-3 | 3 | 10.4 | Φ1200 | 3 | 4 |
| GTS-5 | 5 | 13.8 | Φ1200 | 4 | 5.5 |
| GTS-10 | 10 | 27.8 | Φ1400 | 5 | 7.5 |
| GTS-15 | 15 | 47.7 | Φ1500 | 6 | 11 |
圓滾筒篩技術參數
| 型號規格 | 生產能力(t/h) | 功率 | 轉速(r/min) | |
| 粗篩 | 細篩 | |||
| 600×1800 | 18 | 8 | 2.2-3 | 26 |
| 800×2400 | 36 | 16 | 4 | 22 |
| 1000×3000 | 60 | 27 | 5.5-7.5 | 18 |
| 1200×3600 | 90 | 40 | 7.5-11 | 16 |
| 1500×3600 | 110 | 50 | 11-13 | 14 |
| 1800×4200 | 165 | 77 | 13-17 | 12 |
| 2100×4200 | 230 | 115 | 15-22 | 10 |
