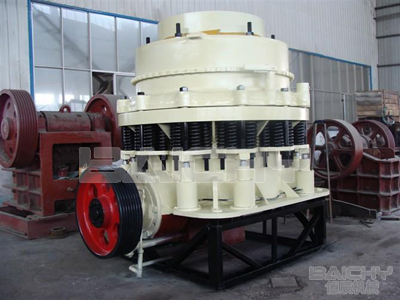

西蒙斯圓錐破碎機
【進料粒度】≤200mm 【出料粒度】50mm以下 【單機產能】45-700t/h
【應用范圍】
CS西蒙斯圓錐式破碎機廣泛應用于金屬與非金屬礦、水泥、建筑、砂石冶金等行業，特別針對高硬度物料細碎制沙使用。
【適用物料】
河卵石、花崗巖、玄武巖、鐵礦石、頁巖、石灰石、煤矸石、石英石、輝綠巖、大理石、銅礦石、鵝卵石。
產品簡介
CS西蒙斯圓錐式破碎機是我公司根據用戶需求，基于層壓破碎原理及多破少磨的概念設計研發的一種集高擺頻、優化腔型、合理沖程于一體的現代高性能破碎機。佰辰西蒙斯圓錐破碎機具有結構可靠，生產效率高，調整方便，使用經濟等特點。

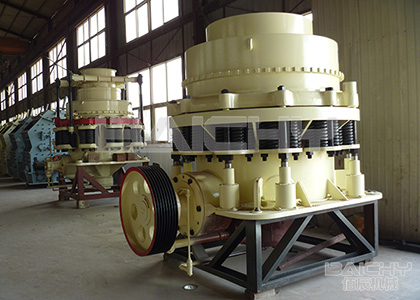

- 1

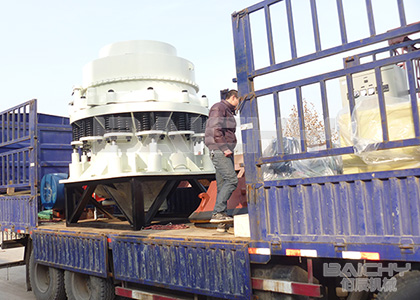

- 2

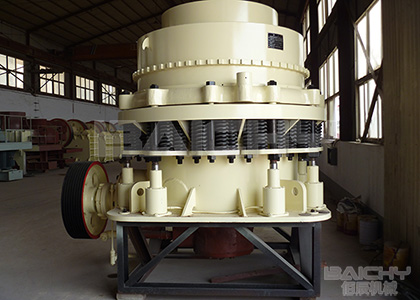

- 3
- 4
設備優勢
產品粒型好，生產能力強
采用層壓破碎原理，改善了產品粒型，產品形狀呈立方體。合理的偏心距、腔型和運動參數配合，大大提高了設備的生產能力和工作效率。
可靠性高 穩定性好
采用大直徑主軸、重型化主機架以及獨立的稀油潤滑自動控制系統，保證設備堅固耐用，運行可靠。過鐵保護裝置能夠確保雜物通過破碎腔后，機器迅速恢復正常運轉。
維修方便 易于操作
所有的部件均能夠從上部或側面拆裝;采用滑動軸承：相對于滾動軸承，它不僅具有好的承載性能，還更經濟、更方便維修。 運營成本低 應用范圍廣
該機生產能力大，可靠性高，維修方便，運營成本低;可運用于各種高硬度物料和低硬度物料的粗碎和中細碎作業。
層壓破碎 出料粒型好
西蒙斯圓錐破采用層壓破碎原理，形成料層保護層，不僅有效降低磨耗，延長易損件使用壽命，還使產品中立方體所占比例明顯提高，針片狀石子減少粒級更均勻。
工作原理
CS系列彈簧西蒙斯圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，主軸在偏心軸套的迫動下做旋轉擺動，使得破碎壁時而靠近時而遠離軋臼壁，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 腔型 | 破碎錐大端直徑 | 排礦口調整范圍 | 最大給料尺寸 | 處理能力(t/h) | 電機功率 | 外形尺寸 |
|---|---|---|---|---|---|---|---|
| CC75 | 標準粗型 | 900(3') | 25-38 | 150 | 59-163 | 75 | 2450×1820×2100 |
| CF75 | 標準中型 | 900(3') | 13-38 | 85 | 45-91 | 75 | 2450×1820×2100 |
| CS75 | 標準細型 | 900(3') | 6-22 | 35 | 27-90 | 75 | 2450×1820×2100 |
| CC110 | 標準粗型 | 1200(4') | 15-50 | 180 | 110-250 | 110 | 2485×2050×2445 |
| CF110 | 標準中型 | 1200(4') | 10-38 | 130 | 80-180 | 110 | 2485×2050×2445 |
| CS110 | 標準細型 | 1200(4') | 10-31 | 90 | 63-140 | 110 | 2485×2050×2445 |
| CC160 | 標準粗型 | 1295(4 1/4') | 19-50 | 205 | 172-349 | 132 | 2885×2320×2855 |
| CF160 | 標準中型 | 1295(4 1/4') | 16-38 | 178 | 132-253 | 132 | 2885×2320×2855 |
| CS160 | 標準細型 | 1295(4 1/4') | 13-31 | 115 | 109-181 | 132 | 2885×2320×2855 |
| CC220 | 標準粗型 | 1400(4 1/2') | 30-60 | 235 | 210-530 | 220 | 3153×2358×2750 |
| CF220 | 標準中型 | 1400(4 1/2') | 22-45 | 180 | 180-475 | 220 | 3153×2358×2750 |
| CS220 | 標準細型 | 1400(4 1/2') | 19-40 | 100 | 130-260 | 220 | 3153×2358×2750 |
| CC250 | 標準粗型 | 1650(5 1/2') | 30-60 | 228 | 299-635 | 250 | 3410×2620×3350 |
| CF250 | 標準中型 | 1650(5 1/2') | 25-50 | 205 | 258-417 | 250 | 3410×2620×3350 |
| CS250 | 標準細型 | 1650(5 1/2') | 20-45 | 178 | 181-327 | 250 | 3410×2620×3350 |
| CC315 | 標準粗型 | 2135(7') | 31-64 | 314 | 1125-1814 | 400 | 4613×3302×4638 |
| CF315 | 標準中型 | 2135(7') | 25-51 | 284 | 862-1424 | 400 | 4613×3302×4638 |
| CS315 | 標準細型 | 2135(7') | 19-38 | 236 | 544-1034 | 400 | 4613×3302×4638 |
