新型高壓懸輥磨粉機

【推薦進料】0-25mm 【推薦細度】120目-325目【生產能力】3t/h-22t/h
【應用范圍】
中小型礦山、化工、建材、冶金、耐火材料、水泥等行業。
【適用物料】
適用于莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料如冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工。

全國24小時銷售熱線：0371-86555711

在線咨詢獲取報價

產品簡介

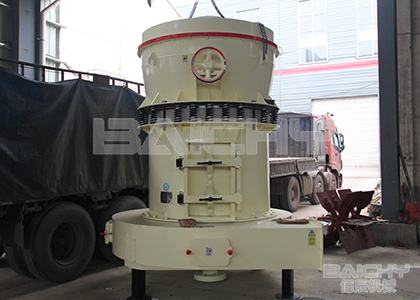

TGM新型高壓懸輥磨粉機是具有國外先進水平的新產品，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的用戶提供了一種新型、節能的高細制粉設備，該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機技術。

設備優勢

1、部件間柔性聯結分級機與主機間采用高壓彈簧與密封帶聯結降低了設備的振動及噪音同時避免了主機與分級機之間產生的共振，有效降低主機、分級機內部軸承及油封的磨損，提高其使用壽命；
2、弧形風道風道采用曲面風道切向氣流進口順滑，阻力小，內部出口方向有利于物料的分散，不易堵料；
3、風道及磨輥軸承室加護板：減少進風對風道的摩擦及物料在風道處的堆積，避免因堆積物料造成的風量損失，加大單位時間內的進風流量，進而提高產量；磨輥軸承室下部加護板，有效的保護磨輥軸承室下部軸承因粉塵進入造成的磨損，提高其使用壽命；
4、無阻進風蝸殼小觀察門無渦流：進風蝸殼觀察門板內面與蝸殼內面在同一曲面上，有效避免渦流效應造成的進風風量損失，進而提高產量；
5、磨輥聯動增壓：高壓彈簧水平放置，壓力更強，更直接，提高成品的細度和產量，產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗；
6、成品粒度可調，收集精度高，部件采用柔性聯接，減少設備震動的基礎上，分級機調速范圍大大增加，增大了成品粒度可分選范圍，提高了設備應用面；
7、傳動系統采用高性能減速器，并且附帶內部油泵，保證傳動精度、傳動效率的基礎上，提高了設備使用壽命，降低了檢修、維修成本；
8、分級機上口采用曲面設計，在成品粉經分選機分選完畢后，進入附機管道前，傳統磨機采用直通式聯接機殼，我公司產品采用圓錐曲面機殼，成品粉更容易進入附機風道，減少分級機殼體內部懸浮的成品粉，進而提高成品產量；
9、磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量和細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。

工作原理

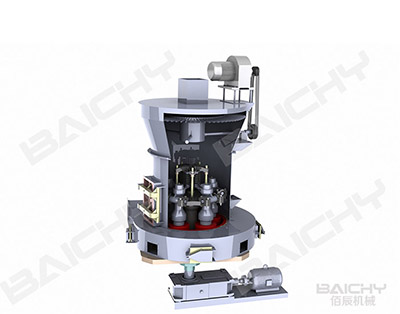

主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。

客戶案例查看更多案例 >>

四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當地水電基礎設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石產量：1000t/h

山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖產量：150 t/h

技術參數

型號		TGM100	TGM130	TGM160
進料粒度(mm)		≤25	≤30	≤35
成品粒度(mm)		1.6-0.045(細度可達0.038)
主機轉速(r/min)		130	103	82
磨輥	數量	4	5	6
	直徑(mm)	Φ310	Φ410	Φ440
	高度(mm)	170	210	270
磨環	直徑(mm)	Φ1050	Φ1400	Φ1750
磨環	高度(mm)	170	210	270
功率	主機功率(kw)	37	75	132
	風機功率(kw)	37	75	132
	分析機功率(kw)	5.5	7.5	18.5
處理能力(t/h)		3-8	6-15	9-22
設備尺寸(mm)		7325×7521×8200	8802×7505×9695	13025×7619×8355
